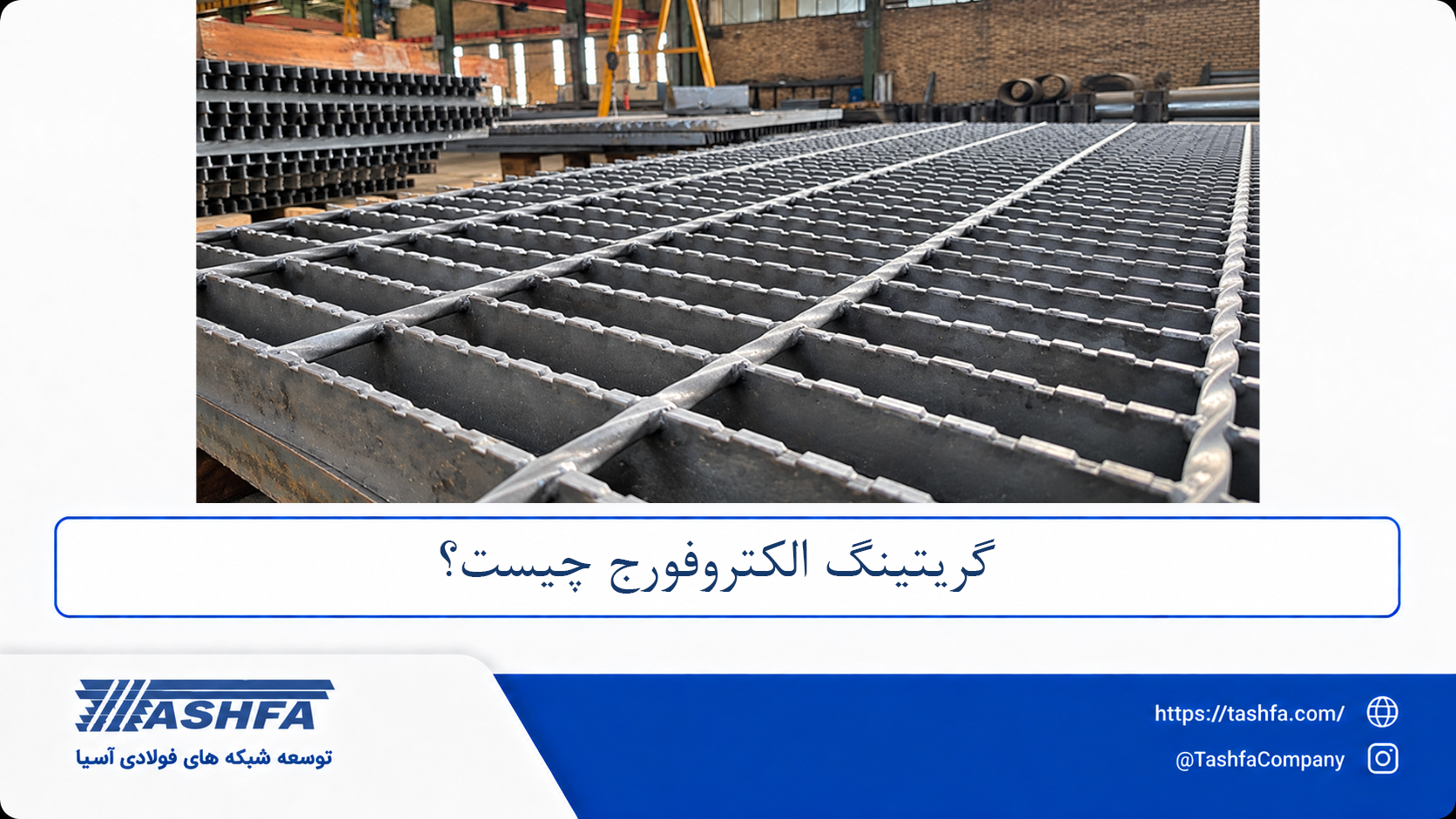

در پاسخ به سوال گریتینگ الکتروفورج چیست؟ باید گفت؛ گریتینگ الکتروفورج نوعی شبکه فلزی مشبک است که در آن، تسمههای باربر و میلگردهای رابط با استفاده از جوش مقاومتی به یکدیگر متصل می‌شوند. در این روش، محل تقاطع قطعات فلزی با عبور جریان الکتریکی گرم شده و همزمان تحت فشار قرار میگیرد تا اتصال مستحکم و یکنواختی ایجاد کند؛ نتیجه، شبکه‌ای یکپارچه و مستحکم است که به دلیل روش تولید دقیق و ماشینی، با عنوان گریتینگ ماشینی نیز شناخته میشود.
از مهمترین مزایای گریتینگ الکتروفورج، میتوان به استحکام اتصال در نقاط تقاطع، یکنواختی تولید، دقت ابعادی، نسبت مناسب مقاومت به وزن و امکان تولید در ابعاد و مش‌های مختلف اشاره کرد. انتخاب جنس فولاد، ابعاد تسمههای باربر، فاصله بین اعضای شبکه و نوع پوشش سطحی نیز مستقیما بر عملکرد و دوام محصول تاثیر می‌گذارد؛ برای مثال، در محیطهای مستعد خوردگی، انتخاب گریتینگ الکتروفورج مقاوم گالوانیزه، میتواند نقش مهمی در افزایش عمر کاری داشته باشد.
راهروها و سکوهای دسترسی کارخانهها، پالایشگاهها و نیروگاهها، کف‌پوش و پلههای صنعتی، کانال‌ها و زهکش‌ها، پوشش برخی تجهیزات و سازه‌های فلزی از جمله کاربردهای رایج گریتینگ فلزی الکتروفورج هستند. در ادامه این مقاله از سایت تشفا، ابتدا بررسی میشود که گریتینگ الکتروفورج به چه معناست و منظور از گریتینگ الکتروفورج چیست؛ سپس، نحوه تولید آن با دستگاه جوش الکتروفورج و تفاوت آن با سایر انواع گریتینگ شرح داده خواهد شد. ویژگی‌های فنی، میزان مقاومت و ضدلغزش بودن، کاربردهای گریتینگ فلزی الکتروفورج و در نهایت، مزایای گریتینگ الکتروفورج نیز بررسی می‌شوند.

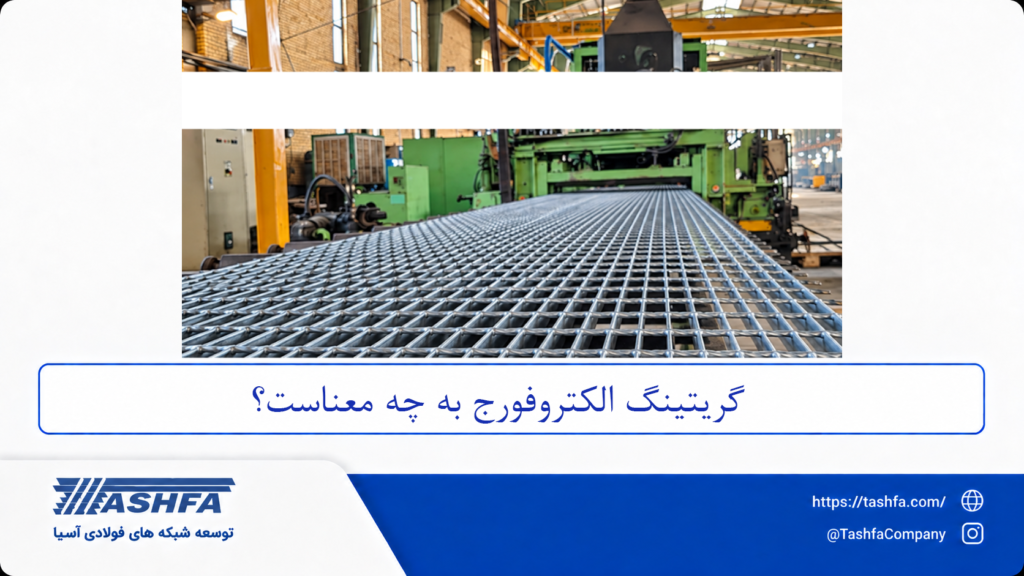

گریتینگ الکتروفورج به چه معناست؟
اتصال اجزای تشکیل‌دهنده گریتینگ الکتروفورج، به‌ویژه تسمههای باربر و میلگردهای رابط، با استفاده از فرایند جوش مقاومتی الکتریکی توسط دستگاه جوش الکتروفورج انجام میشود. واژه Electro Forged Grating نیز به همین روش تولید اشاره دارد؛ یعنی الکترو (Electro)، به استفاده از جریان الکتریکی در فرایند اتصال و فورج (Forged)، به اعمال فشار مکانیکی برای شکل‌گیری اتصال گفته میشود.
این محصول، با نام‌هایی مانند گریتینگ تولید شده با الکتروفورج یا گریتینگ جوش الکتریکی نیز در بازار شناخته شده است. در فرایند تولید گریتینگ الکتروفورج، میلگردهای رابط در محل مشخصی روی تسمههای باربر قرار می‌گیرند. دستگاه جوش الکتروفورج گریتینگ، این نقاط را تحت فشار قرار میدهد و جریان الکتریکی کنترل‌شده‌ای از محل تماس عبور میکند. مقاومت الکتریکی موجود در این ناحیه، باعث ایجاد حرارت موضعی میشود و همزمان فشار اعمال‌شده، شرایط لازم برای شکل‌گیری یک اتصال مقاوم را فراهم می‌آورد.
گریتینگ الکتروفورج چیست و چه تفاوتی با گریتینگ دستی دارد؟
وقتی پرسش پرتکرار گریتینگ الکتروفورج یا ماشینی چیست؟ مطرح میشود، بهتر است ابتدا تفاوت‌های این محصول با گریتینگ دستی که به روش ساخت و نحوه ایجاد اتصالات بین اجزای شبکه برمی‌گردد، بررسی شوند. در گریتینگ الکتروفورج، تنظیم تسمههای باربر و میلگردهای رابط و اتصال آن‌ها، در یک فرایند مکانیزه و کنترل‌شده انجام میشود؛ در حالی که در گریتینگ دستی، مونتاژ و جوشکاری اجزای شبکه توسط اپراتور و با تجهیزات جوشکاری متداول صورت میگیرد.
از طرف دیگر، نباید تصور کرد که یکی از این دو روش در تمام پروژهها به‌طور مطلق بهتر است. انتخاب بین گریتینگ الکتروفورج و دستی، به عواملی مانند ابعاد و تعداد قطعات، مشخصات بارگذاری، پیچیدگی طرح، شرایط محیطی و الزامات پروژه بستگی دارد.
| معیار مقایسه | گریتینگ جوش مقاومتی | گریتینگ دستی |
| روش تولید | تولید و اتصال اعضا بهصورت مکانیزه و با تجهیزات الکتروفورج | مونتاژ و جوشکاری اعضا توسط اپراتور |
| نوع اتصال | جوش مقاومتی در نقاط تقاطع با اعمال همزمان جریان و فشار | معمولا جوشکاری با روش‌های متداول کارگاهی |
| یکنواختی چشمه‌ها | یکنواختی بالاتر در فاصله تسمه‌ها و میلگردها به دلیل کنترل ماشینی | میزان یکنواختی وابسته به دقت و مهارت نیروی اجرایی |
| تکرارپذیری تولید | مناسب برای تولید قطعات متعدد با مشخصات یکسان | انعطاف بیشتر برای تولید سفارشی و تیراژ محدود |
| سرعت تولید | معمولا بالاتر و مناسب تولید صنعتی | پایین‌تر و وابسته به نیروی انسانی |
| کنترل فرایند اتصال | پارامترهای فرایند تولید مانند فشار مکانیکی، جریان الکتریکی و زمان قابل کنترل و تکرار | تغییر کیفیت اتصال بین نقاط مختلف و قطعات مختلف |
| دقت ابعادی | کنترل ابعاد و فاصله دقیق‌تر و پایدارتر چشمه‌ها در تولید استاندارد | وابسته به کیفیت مونتاژ و اجرای دستی |
| کاربردها | در پروژه‌های صنعتی، تولید سری و سفارش‌هایی با مشخصات تکرارشونده | در پروژه‌های محدود، تعمیرات یا قطعات با طرح و ابعاد خاص |
| وابستگی به اپراتور | کمتر در مرحله ایجاد اتصال، به دلیل انجام بخش مهمی از فرایند تولید توسط دستگاه جوش الکتروفورج | بیشتر، به دلیل وابستگی مستقیم مونتاژ و جوشکاری به مهارت اپراتور |
از مهمترین مزایای گریتینگ الکتروفورج، دقت و تکرارپذیری پروسه تولید، کیفیت اتصال و امکان کنترل مشخصات شبکه است. این موضوع برای پروژه‌هایی که تعداد زیادی قطعه مشابه نیاز دارند اهمیت ویژه‌ای دارد؛ زیرا یکنواختی ساخت میتواند به ثبات عملکرد قطعات در زمان بهره‌برداری کمک کند. در مقابل، گریتینگ دستی لزوما محصولی ضعیف یا نامناسب نیست. اگر طراحی، انتخاب متریال و اجرای جوشکاری به‌درستی انجام شود، میتواند برای بسیاری از کاربردها عملکرد قابل‌قبولی داشته باشد. با این حال، در پروژه‌هایی که تعداد زیاد، ابعاد استاندارد، یکنواختی چشمه‌ها و تکرارپذیری کیفیت اهمیت دارد، روش ماشینی گزینه مناسب‌تری است.

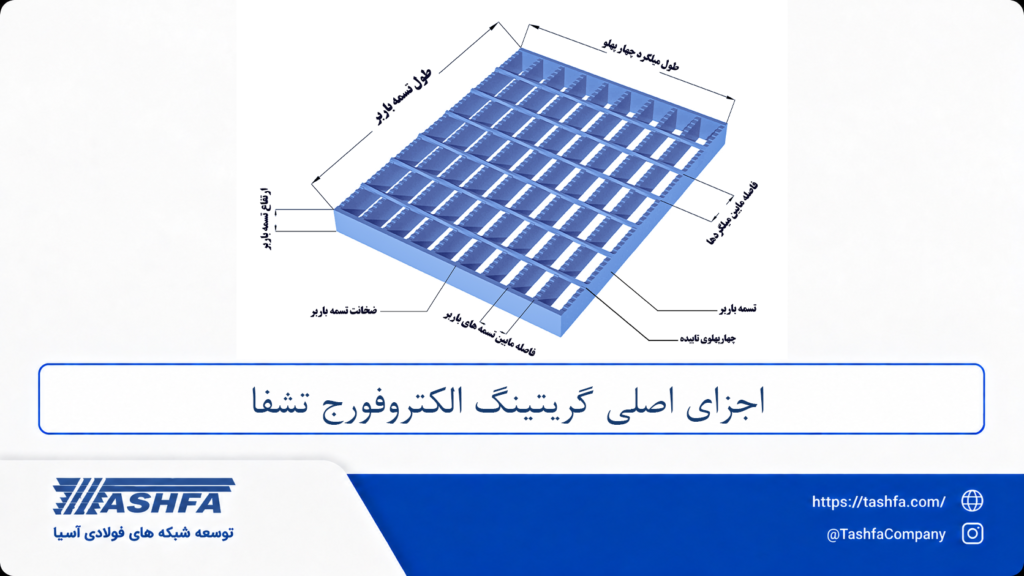

اجزای اصلی گریتینگ الکتروفورج چیست؟
گریتینگ الکتروفورج، فقط یک شبکه فلزی ساده نیست؛ بلکه نحوه قرارگیری و ابعاد اجزای آن، به طور مستقیم بر ظرفیت باربری، استحکام وزن، میزان فضای باز و ایمنی سطح تاثیر می‌گذارد. گریتینگ از سه جزء اصلی، شامل تسمههای باربر، میلگردهای رابط و چشمه یا مش گریتینگ تشکیل میشود که در ادامه، به هر یک از این اجزا و نقش آن‌ها در عملکرد گریتینگ فلزی الکتروفورج پرداخته خواهد شد.
در گریتینگ الکتروفورج مقاوم، رابطه میان این سه جزء اهمیت زیادی دارد. نمی‌توان تنها با افزایش ضخامت یک جزء، عملکرد کل گریتینگ را ارزیابی کرد؛ بلکه باید ابعاد تسمه باربر، نوع و قطر میلگرد رابط، فاصله اعضا و ابعاد چشمه متناسب با کاربرد نهایی انتخاب شوند؛ به همین دلیل، هنگام بررسی تخصصی گریتینگ الکتروفورج چیست؟ یا انتخاب یک مدل مناسب، شناخت اجزای تشکیل‌دهنده آن اهمیت اساسی دارد.
تسمه باربر یا Bearing Bar در گریتینگ الکتروفورج چیست؟
تسمه باربر (Bearing Bar)، عضو اصلی گریتینگ فلزی الکتروفورج برای تحمل بار است. این تسمه‌ها، در راستای دهانه بارگذاری قرار می‌گیرند و بار واردشده از سطح گریتینگ را به تکیه‌گاه‌های دو طرف سازه منتقل میکنند؛ به همین دلیل، هنگام نصب گریتینگ الکتروفورج باید جهت قرارگیری تسمههای باربر درست باشد تا مسیر اصلی انتقال بار در امتداد همین تسمه‌ها شکل گیرد.
ارتفاع و ضخامت تسمه باربر از پارامترهای مهم در طراحی گریتینگ هستند. هرچه شرایط بارگذاری یا فاصله بین تکیه‌گاه‌ها حساس‌تر باشد، انتخاب مقطع مناسب اهمیت بیشتری پیدا میکند؛ بنابراین، نمی‌توان مقاومت گریتینگ را صرفا بر اساس وزن کل آن یا ظاهر پنل تعیین کرد، بلکه ابعاد تسمه باربر و فاصله تکیه‌گاه‌ها نیز باید همزمان در نظر گرفته شوند.
میلگرد رابط یا Cross Bar در گریتینگ الکتروفورج چیست؟
میلگرد رابط یا Cross Bar، عضوی از شبکه گریتینگ الکتروفورج مقاوم است که بهصورت عمود بر تسمههای باربر قرار میگیرد و با اتصال به آن‌ها، تسمه‌ها را در کنار یکدیگر به شکل یک شبکه منظم نگه می‌دارد. برخلاف تسمههای باربر که نقش اصلی در تحمل و انتقال بار به عهده دارند؛ وظیفه اصلی میلگرد رابط، ایجاد اتصال میان تسمه‌ها، حفظ فاصله آن‌ها و کمک به یکپارچگی ساختار شبکه است.
در گریتینگ الکتروفورج، این میلگردها در نقاط تقاطع با تسمههای باربر به روش جوش مقاومتی الکتریکی متصل می‌شوند. استفاده از این فرایند مکانیزه، باعث میشود محل و فاصله اتصال‌ها در تولید صنعتی با نظم بیشتری کنترل شود. نوع، قطر و فاصله میلگردهای رابط نیز میتواند بر وزن نهایی، ظاهر شبکه و میزان بازشدگی چشمه‌ها اثر بگذارد.
میلگرد رابط، با مقاطع مختلف تولید میشود؛ اما در گریتینگ الکتروفورج تشفا، از میلگرد چهارپهلو تابیده استفاده میکنند. شکل تابیده این عضو، سطح تماس و زبری بیشتری در قسمت رویی گریتینگ الکتروفورج ضد لغزش ایجاد میکند و اصطکاک سطح را افزایش میدهد. چنین ساختاری، در کاربردهایی که کاهش احتمال لغزش روی سطح اهمیت دارد، مورد توجه قرار میگیرد.
چشمه گریتینگ چیست و چه تاثیری بر عملکرد آن دارد؟
چشمه گریتینگ، به فضای باز میان تسمههای باربر و میلگردهای رابط گفته میشود. اگر از بالا به سطح گریتینگ نگاه کنید، همین فضاهای خالی هستند که الگوی شبکه‌ای محصول را تشکیل می‌دهند. اندازه چشمه، یکی از مشخصات مهم گریتینگ است و باید متناسب با نوع استفاده و الزامات ایمنی انتخاب شود. چشمه‌های بزرگ‌تر معمولا باعث کاهش وزن گریتینگ و افزایش سطح باز می‌شوند و عبور هوا، نور و آب را آسان‌تر میکنند؛ در مقابل، چشمه‌های کوچک‌تر سطح بسته‌تری ایجاد کرده و می‌توانند برای برخی کاربردهایی که محدودیت بیشتری در اندازه بازشو دارند، مناسبتر باشند.
از طرف دیگر، اندازه چشمه با ایمنی تردد و نوع کاربری نیز ارتباط دارد. در مسیرهای عبور افراد، سکوهای کاری یا مکان‌هایی که احتمال عبور ابزار و اجسام کوچک از سطح وجود دارد، انتخاب چشمه باید با توجه به الزامات ایمنی پروژه انجام شود؛ بنابراین، نمی‌توان گفت یک اندازه چشمه برای همه کاربردها بهترین است. به همین دلیل، در مشخصات فنی یک گریتینگ تولید شده با الکتروفورج علاوه بر ابعاد تسمه باربر و میلگرد رابط، اندازه چشمه نیز اهمیت دارد.

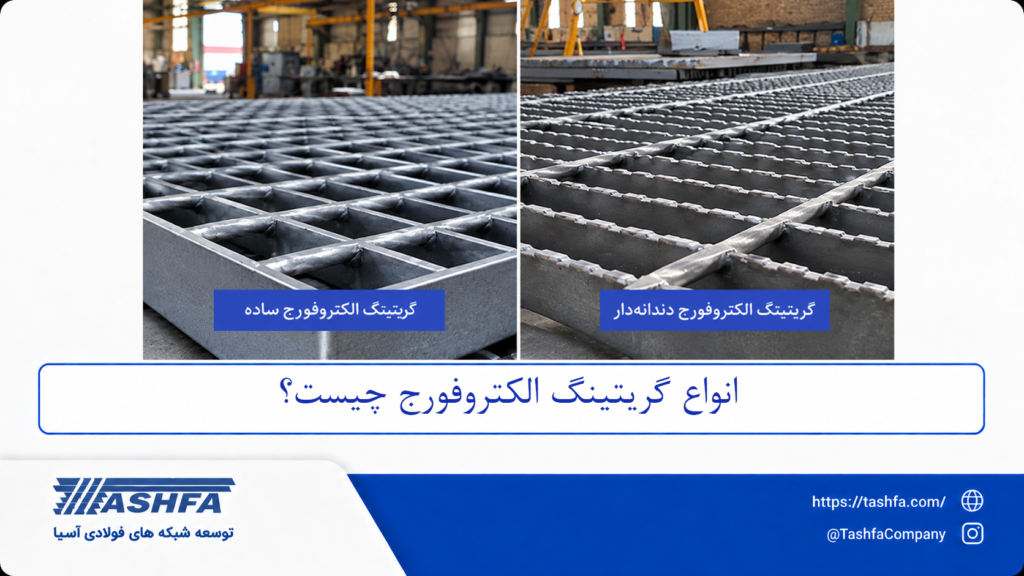

انواع گریتینگ الکتروفورج چیست؟
گریتینگ الکتروفورج را میتوان از جنبه‌های مختلفی مانند جنس، ابعاد تسمه باربر، اندازه چشمه، نوع سطح و پوشش دسته‌بندی کرد. در این بخش، انواع گریتینگ بر اساس نوع سطح، شامل گریتینگ الکتروفورج ساده و دندانهدار و انواع گریتینگ بر مبنای پوشش پنل، شامل گریتینگ الکتروفوج گالوانیزه بررسی می‌شوند؛ زیرا این دو عامل، تاثیر مستقیمی بر ایمنی تردد، مقاومت در برابر لغزش و دوام گریتینگ در شرایط محیطی مختلف دارند.
- گریتینگ الکتروفورج ساده: در این نوع، تسمههای باربر دارای سطح صاف و بدون دندانه هستند و با عنوان FB(Flat Bar) شناخته می‌شوند. سطح صاف این تسمه‌ها، باعث میشود ظاهر پنل یکدست باشد و تمیزکاری آن نیز در بسیاری از کاربردها ساده‌تر انجام شود. گریتینگ الکتروفورج ساده، زمانی گزینه مناسبی است که محیط کار الزام ویژه‌ای برای افزایش اصطکاک سطح نداشته باشد. برای نمونه، در برخی سکوها، راهروهای صنعتی، پوشش کانال‌ها و کاربردهای عمومی که سطح خشک است و خطر لغزش پایین‌تر است، میتوان از این نوع استفاده کرد.
- گریتینگ الکتروفورج دندانهدار: گریتینگ الکتروفورج ضد لغزش، دارای تسمههای باربر با سطحی شامل شیارها یا دندانه‌هایی است که با افزایش ناهمواری سطح، اصطکاک بیشتری در محل تماس ایجاد میکنند. این مدل، با عنوان SF(Serrated Flat Bar) شناخته میشود و برای محیط‌هایی که کنترل لغزش اهمیت بیشتری دارد، انتخاب مناسبی است. وجود دندانه‌ها باعث میشود آب، روغن و برخی آلودگی‌های سطحی آسان‌تر از سطح تماس خارج شوند و نقاط تماس موثرتری میان کفش یا تجهیزات و سطح گریتینگ ایجاد گردد.
- گریتینگ الکتروفورج گالوانیزه: در این Electroforged Grating، سطح فولاد با یک لایه روی پوشش داده میشود تا مقاومت آن در برابر عوامل خورنده و شرایط محیطی افزایش پیدا کند. گالوانیزه‌کردن بیشتر با هدف محافظت در برابر خوردگی انجام میشود و نباید آن را با نوع سطح گریتینگ اشتباه گرفت. این پوشش، برای محیط‌هایی اهمیت بیشتری دارد که گریتینگ در معرض رطوبت، بارندگی، بخار یا سایر عوامل خورنده قرار میگیرد و انتخاب پوشش مناسب، میتواند به افزایش دوام و کاهش نیاز به تعمیر و تعویض زودهنگام محصول کمک کند.
اگر بپرسید برای پروژه شما بهترین گریتینگ الکتروفورج چیست؟ در پاسخ باید گفت که گزینه مناسب، با توجه به نوع کاربری، میزان بار، نوع سطح و شرایط محیطی تعیین میشود؛ بنابراین، بهترین گریتینگ الکتروفورج لزوما سنگین‌ترین یا ضخیم‌ترین گزینه نیست؛ بلکه محصولی است که مشخصات آن، با نیاز واقعی محل استفاده هماهنگ باشد.
ابعاد و مشخصات گریتینگ الکتروفورج چگونه تعیین میشود؟
ابعاد گریتینگ الکتروفورج، فقط به طول و عرض پنل محدود نمی‌شود. یک گریتینگ، از تسمههای باربر و میلگردهای رابط با مقاطع و آرایش مشخص تشکیل شده و اندازه چشمه، ابعاد مقطع تسمه‌ها، ضخامت، ارتفاع و وزن آن نیز بخشی از مشخصات محصول محسوب می‌شوند. ابعاد کلی پنل نیز باید با محل نصب هماهنگ شود. از طرف دیگر، وزن پنل از ترکیب جنس، مقطع تسمه‌ها، تعداد آن‌ها و ابعاد پنل به دست می‌آید و به‌تنهایی معیار مناسبی برای سنجش کیفیت یا عملکرد محصول نیست.
ابعاد تسمه باربر گریتینگ الکتروفورج
تسمههای باربر، بهصورت یک تسمه فولادی مستطیلی ساخته می‌شوند و دو مشخصه اصلی آن‌ها ارتفاع و ضخامت است. افزایش ارتفاع تسمه، سختی آن در برابر خم‌شدن را به‌طور محسوسی افزایش میدهد؛ به همین دلیل در دهانه‌های بزرگ‌تر یا شرایط بارگذاری سنگین‌تر، ارتفاع تسمه اهمیت ویژه‌ای پیدا میکند. افزایش ضخامت نیز، سطح مقطع فولاد و در نتیجه توان تحمل بار تسمه را افزایش میدهد.
ابعاد رایج تسمه باربر در گریتینگ الکتروفورج صنعتی، شامل مقاطع مختلفی مانند 25*3، 30*3، 30*5، 50*5 میلی‌متر است که عدد اول ارتفاع و عدد دوم ضخامت را نشان میدهد؛ البته این اعداد، نمونه‌های متداول هستند و انتخاب مقطع نهایی باید با بار و دهانه موردنظر هماهنگ شود. فاصله میان تسمههای باربر نیز بخش مهمی از مشخصات پنل است. کاهش این فاصله، شبکه را متراکم‌تر میکند و سطح باز گریتینگ را کاهش میدهد؛ افزایش فاصله، سطح باز را بیشتر میکند و مقدار فولاد مصرفی در واحد سطح را نیز کاهش میدهد.
اندازه چشمه گریتینگ الکتروفورج
اندازه چشمه گریتینگ الکتروفورج، معمولا بهصورت فاصله طولی و عرضی پنل بیان میشود. برای مثال، وقتی چشمه‌ای با ابعاد 30×100 میلی‌متر در گریتینگ‌های مختلف مورد استفاده قرار میگیرد؛ این اعداد، فاصله اجزای شبکه را در دو جهت مختلف نشان می‌دهند. عدد دقیق چشمه برای گریتینگ الکتروفورج، ثابت نیست و با توجه به نوع محصول و کاربرد آن تعیین می‌گردد.
چشمه بزرگ‌تر، باعث میشود سطح گریتینگ بازتر باشد؛ در نتیجه عبور آب، هوا و نور آسان‌تر می‌گردد و وزن پنل نیز در شرایط مشابه کاهش پیدا میکند. در مقابل، چشمه کوچک‌تر، شبکه متراکم‌تری ایجاد میکند و فضای خالی سطح را کاهش میدهد. اندازه چشمه، از نظر ایمنی نیز اهمیت دارد. در مسیرهای عبور افراد، محل‌های کارگاهی و سکوهای صنعتی، باید اندازه چشمه‌ها به‌گونه‌ای انتخاب شود که عبور ناخواسته اجسام یا گیرکردن تجهیزات و کفش در پنل ایجاد مشکل نکند.
طول و عرض پنل گریتینگ الکتروفورج
طول و عرض پنل، اندازه کلی گریتینگ الکتروفورج هستند و معمولا بر اساس اندازه محل نصب، جهت قرارگیری تسمههای باربر و شرایط حمل و نصب پنل مشخص می‌شوند. در طراحی پنل، جهت تسمههای باربر اهمیت ویژه‌ای دارد؛ زیرا این تسمه‌ها باید در جهت مناسب دهانه قرار بگیرند تا بار را به تکیه‌گاه‌ها منتقل کنند. به همین دلیل، صرفا اعلام طول و عرض بدون مشخص‌کردن جهت باربری میتواند برای سفارش یک پنل کافی نباشد.
برای نمونه، ممکن است یک پنل برای پوشش بخشی از یک راهروی صنعتی در ابعاد چند متری تولید شود یا چند پنل کوچک‌تر در کنار یکدیگر کل سطح را پوشش دهند. استفاده از پنل‌های کوچک‌تر، میتواند جابه‌جایی و نصب دستی را ساده‌تر کند؛ در حالی که پنل‌های بزرگ‌تر، تعداد درزها و نقاط اتصال بین قطعات را کاهش می‌دهند. در سفارش گریتینگ الکتروفورج، طول و عرض باید علاوه بر ابعاد واقعی محل، با نحوه دسترسی برای نصب، نقاط تکیه‌گاه و امکان جابه‌جایی پنل در محل پروژه هماهنگ شود.
ضخامت و وزن گریتینگ الکتروفورج چیست؟
ضخامت گریتینگ فولادی الکتروفورج، یک عدد واحد و مستقل نیست؛ بلکه ضخامت ظاهری پنل، از ابعاد تسمه باربر، مشخصات میلگرد رابط و نحوه قرارگیری آن‌ها ناشی میشود. به همین دلیل، در مشخصات فنی محصول بهتر است به‌جای اتکا به عبارت کلی گریتینگ ضخیم، مقطع دقیق تسمه باربر و سایر ابعاد اعلام شود. وزن گریتینگ الکتروفورج نیز، بر اساس مقدار فولاد مصرف‌شده در هر مترمربع تعیین میشود. مقطع بزرگ‌تر تسمه‌ها، فاصله کمتر بین آن‌ها و تراکم بیشتر شبکه، مقدار فولاد مصرفی را افزایش داده و وزن پنل را بالاتر می‌برد. در مقابل، افزایش اندازه چشمه یا استفاده از مقاطع سبک‌تر، وزن را کاهش میدهد.
وزن هر پنل، از نظر اجرایی اهمیت زیادی دارد. گریتینگ‌های سبک‌تر، معمولا برای جابه‌جایی و نصب دستی آسان‌تر هستند؛ در حالی که پنل‌های سنگین‌تر، ممکن است به تجهیزات یا تعداد نیروی بیشتری برای نصب نیاز داشته باشند. وزن، در محاسبه بار مرده‌ای که گریتینگ به سازه تحمیل میکند نیز باید لحاظ شود. با این وجود، هنگام بررسی مزایای گریتینگ الکتروفورج، باید مشخصات ابعادی محصول را در کنار روش تولید آن دید.
مزایای گریتینگ الکتروفورج چیست؟
در پاسخ به این پرسش پرتکرار که مزایای گریتینگ الکتروفورج چیست و چه تمایزی با گریتینگ دستی دارد، ضمن اینکه گریتینگ الکتروفورج ماشینی، به دلیل نوع ساخت و ساختار شبکه‌ای خود، در بسیاری از پروژه‌های صنعتی و ساختمانی جایگزین مناسبی برای کف‌پوش‌های فلزی یکپارچه و برخی انواع گریتینگ است، میتوان به موارد زیر اشاره کرد.
- استحکام و پیوستگی شبکه: در گریتینگ الکتروفورج، محل برخورد تسمههای باربر با میلگردهای رابط تحت یک فرایند کنترل‌شده جوش مقاومتی قرار میگیرد. این نوع اتصال، شبکه‌ای منسجم ایجاد کرده و به حفظ فرم و ثبات پنل در زمان بهره‌برداری کمک میکند.
- مقاومت مناسب در برابر بارگذاری: تسمههای باربر، بخش اصلی تحمل بار را بر عهده دارند و انتخاب صحیح مقطع آن‌ها، امکان استفاده از مزایای گریتینگ الکتروفورج را برای مسیرهای نفررو، سکوهای کاری و برخی کاربردهای صنعتی با بارگذاری بالاتر فراهم میکند.
- نسبت مناسب مقاومت به وزن: ساختار مشبک، بخش قابل‌توجهی از سطح را باز نگه می‌دارد و در عین حفظ عملکرد سازه‌ای، مقدار فولاد مصرفی را نسبت به یک سطح فلزی کاملا بسته کاهش میدهد. این ویژگی، وزن مرده و جابه‌جایی پنل را نیز در بسیاری از کاربردها کنترل میکند.
- دقت و یکنواختی تولید: تولید گریتینگ الکتروفورج ماشینی، باعث میشود فاصله اجزای شبکه و محل اتصال آن‌ها در قطعات مشابه، با نظم بیشتری تکرار شود. این ویژگی، در سفارش‌های تیراژ بالا که یکسان بودن ابعاد و کیفیت قطعات اهمیت دارد، باارزش است.
- سهولت نسبی در نصب و نگهداری: وزن مناسب بسیاری از پنل‌های گریتینگ الکتروفورج و ساختار قطعه‌ای آن‌ها، جابه‌جایی و نصب را ساده‌تر میکند؛ همچنین، در صورت آسیب‌دیدگی یک پنل، امکان تعویض همان بخش بدون جمع‌آوری کل سطح وجود دارد.
مزایای گریتینگ الکتروفورج، زمانی بیشترین ارزش را دارند که مشخصات محصول با کاربرد آن، هماهنگ انتخاب شده باشد؛ بنابراین، پاسخ به سوال گریتینگ الکتروفورج چیست؟ فقط به روش تولید آن محدود نمی‌شود؛ ویژگی‌های ساختاری و امکان انتخاب مشخصات، متناسب با شرایط پروژه نیز بخش مهمی از مزیت این محصول هستند.

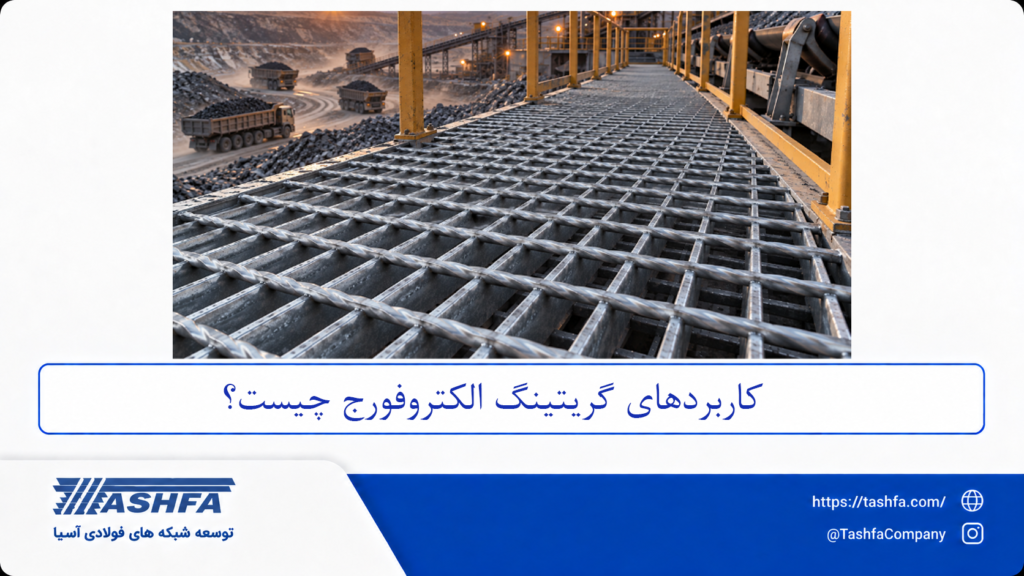

گریتینگ الکتروفورج در چه کاربردهایی استفاده میشود؟
ساختار مشبک گریتینگ الکتروفورج، استحکام مناسب و امکان تولید در ابعاد و سطوح مختلف، باعث شده این محصول در بخش‌هایی از سازه‌ها و تاسیسات صنعتی که به یک سطح مقاوم، باز و قابل تردد نیاز دارند، استفاده شود. این سطح، هم امکان عبور آب، هوا و نور را فراهم میکند و هم در صورت انتخاب مقطع و آرایش مناسب، میتواند بارهای واردشده را به تکیه‌گاه‌ها منتقل کند. انتخاب نوع مناسب، از جمله گریتینگ ساده، دندانهدار یا گالوانیزه، بر اساس شرایط هر کاربرد انجام خواهد شد. مهمترین کاربردهای گریتینگ الکتروفورج عبارت‌اند از:
- سکوهای صنعتی؛ ایجاد سطح ایمن برای تردد و دسترسی به تجهیزات
- راهروهای صنعتی؛ استفاده به‌عنوان کف‌پوش مشبک در مسیرهای دسترسی
- پلههای فلزی؛ ساخت کف پله و سطوح دسترسی در سازه‌های صنعتی
- پالایشگاهها و پتروشیمی؛ استفاده در سکوها، راهروها و سازه‌های دسترسی
- نیروگاهها؛ پوشش مسیرهای دسترسی، سکوهای کاری و بخشهای مختلف تاسیسات
- کارخانهها و کارگاه‌ها؛ ایجاد کف‌پوش، سکو و مسیر عبور کارکنان
- کانالهای آب و زهکشی؛ استفاده به‌عنوان پوشش مشبک کانال‌ها و مسیرهای تخلیه
- پارکینگ‌ها و سازه‌های فلزی؛ استفاده در بخش‌هایی با نیاز به سطح مشبک
- تاسیسات و موتورخانه؛ ایجاد مسیر دسترسی و پوشش برخی فضاهای تاسیساتی
- صنایع دریایی و محیطهای مرطوب؛ به‌ویژه انواع مقاوم در برابر خوردگی و مدلهای ضدلغزش
در بسیاری از این کاربردها، گریتینگ الکتروفورج ضد لغزش برای افزایش ایمنی تردد و نوع گالوانیزه، برای شرایط مستعد خوردگی مورد استفاده قرار میگیرد؛ به همین دلیل، مزایای گریتینگ الکتروفورج تنها به استحکام آن محدود نیست و ساختار باز، تنوع مشخصات و امکان انتخاب سطح و پوشش مناسب نیز در گستردگی کاربردهای آن نقش دارد.
بهترین گریتینگ الکتروفورج چگونه انتخاب میشود؟
انتخاب بهترین گریتینگ الکتروفورج، از شناخت شرایط محل استفاده شروع میشود، نه از مقایسه قیمت یا وزن پنل. ابتدا باید مشخص گردد گریتینگ برای چه کاربردی مورد استفاده قرار میگیرد؛ عبور افراد، تردد چرخ‌دستی، قرارگیری تجهیزات یا تحمل بارهای متمرکز از جمله انواع کاربردهای گریتینگ الکتروفورج هستند. مقدار و نوع بار، در کنار فاصله بین تکیه‌گاه‌ها، مقطع مناسب تسمه باربر را مشخص میکند و مانع از انتخاب گریتینگی میشود که در زمان استفاده بیش از حد خم شود.
اندازه چشمه نیز باید با نوع کاربری هماهنگ باشد. در مسیرهای نفر رو و سکوهای کاری، اندازه چشمه باید الزامات ایمنی را رعایت کند؛ در مقابل، در محیط‌هایی که تخلیه آب یا گردش هوا اهمیت دارد، چشمه‌های بازتر می‌توانند عملکرد بهتری داشته باشند. نوع سطح گریتینگ نیز اهمیت زیادی دارد. تسمههای صاف FB برای بسیاری از محیطهای معمولی مناسب هستند؛ اما در فضاهای مرطوب، روغنی یا لغزنده، تسمههای دندانهدار SF اصطکاک بیشتری ایجاد میکنند و گزینه مناسب‌تری برای اجرای گریتینگ الکتروفورج ضد لغزش هستند.
شرایط محیطی را نیز نباید نادیده گرفت. در فضاهای روباز، مرطوب یا محیط‌هایی که فولاد در معرض عوامل خورنده قرار دارد، استفاده از گریتینگ گالوانیزه میتواند دوام محصول را افزایش دهد؛ علاوه بر این، ابعاد و وزن پنل باید با روش حمل و تجهیزات نصب هماهنگ باشد. پنلی که بیش از حد بزرگ یا سنگین است، حتی اگر از نظر سازه‌ای مناسب باشد، ممکن است جابه‌جایی و نصب دشواری داشته باشد. هنگام خرید گریتینگ الکتروفورج، مشخصات فنی محصول را به‌دقت بررسی کنید. مقطع تسمه باربر، اندازه چشمه، نوع سطح، جنس فولاد، نوع پوشش، وزن واحد سطح و کیفیت اتصال‌ها باید به‌طور شفاف مشخص شده باشند.

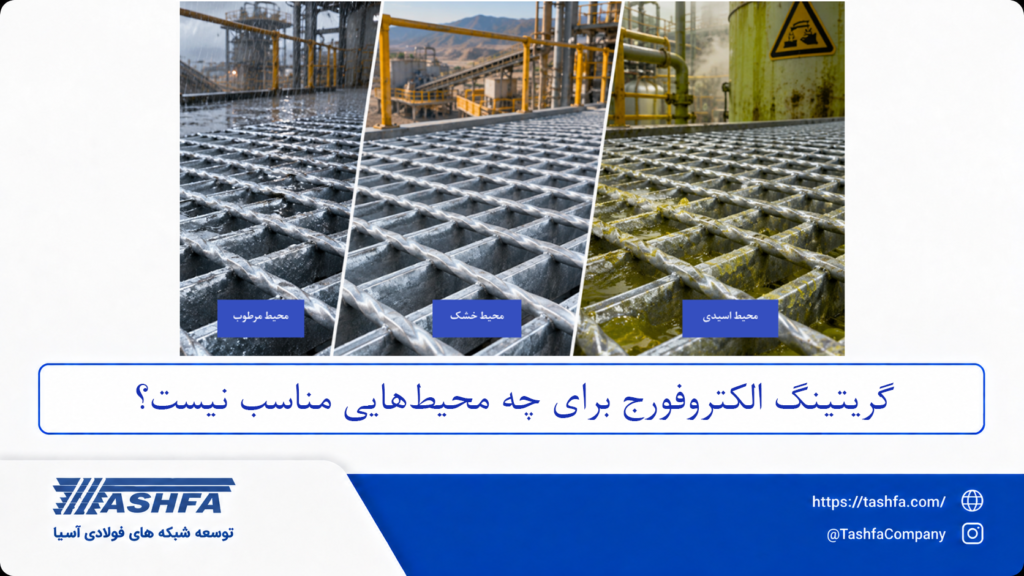

گریتینگ الکتروفورج برای چه محیط‌هایی مناسب نیست؟
با وجود کاربرد گسترده گریتینگ الکتروفورج در صنایع مختلف، استفاده از آن در هر محیطی انتخاب مناسبی نیست. مهمترین محدودیت، زمانی ایجاد میشود که شرایط محیط یا نوع بارگذاری با مشخصات گریتینگ انتخاب‌شده سازگار نباشد؛ برای مثال، در محیط‌هایی که سطح به‌طور مداوم در معرض روغن، مواد لغزنده یا رطوبت قرار دارد، استفاده از گریتینگ با تسمه صاف میتواند انتخاب مناسبی نباشد؛ در چنین شرایطی معمولا سطح دندانهدار گزینه ایمن‌تری است.
محیطهای بسیار خورنده نیز به گریتینگ معمولی بدون پوشش محافظ نیاز ندارند. تماس مداوم فولاد با رطوبت، مواد شیمیایی یا عوامل خورنده، میتواند روند زنگ‌زدگی و کاهش عمر محصول را سرعت ببخشد. در چنین شرایطی، استفاده از گریتینگ الکتروفورج گالوانیزه یا متریال و پوشش متناسب با ماده خورنده باید بررسی شود؛ البته در محیطهای شیمیایی شدید، صرفا گالوانیزه بودن همیشه کافی نیست و مقاومت پوشش و جنس فولاد، باید با ماده موجود در محیط مطابقت داشته باشد.
گریتینگ‌هایی که برای بارهای سنگین یا بارهای متمرکز تجهیزات طراحی نشده‌اند نیز، نباید در چنین شرایطی استفاده شوند. یک پنل سبک که برای مسیر تردد افراد ساخته شده، برای قرارگیری پایه ماشین‌آلات، چرخ‌های سنگین یا بار نقطه‌ای تجهیزات صنعتی مناسب نیست. در این موارد، مشخصات تسمه باربر، دهانه و ظرفیت باربری باید با بار واقعی پروژه تطبیق داده شود؛ همچنین، در مکان‌هایی که به یک سطح کاملا بسته نیاز است، ساختار مشبک گریتینگ ممکن است پاسخ مناسبی ارائه نکند.
بنابراین، پاسخ به سوال گریتینگ الکتروفورج چیست؟ به‌تنهایی برای انتخاب محصول کافی نیست؛ شرایط واقعی محیط و نوع استفاده نیز باید بررسی شود.
جمع‌بندی؛ گریتینگ الکتروفورج چیست و چه کاربردهایی در صنعت دارد؟
در پاسخ به پرسش متداول گریتینگ الکتروفورج چیست؟ میتوان گفت این محصول، یک شبکه مشبک فلزی است که تسمههای باربر و میلگردهای رابط آن، با فرایند جوش مقاومتی و بهصورت ماشینی به یکدیگر متصل می‌شوند. این روش تولید، اتصال‌های یکنواخت و ساختاری منسجم ایجاد میکند و امکان تولید پنل‌هایی با مشخصات متنوع را فراهم می‌سازد. استفاده از تسمههای ساده FB یا دندانهدار SF، چشمه‌های مختلف و پوشش گالوانیزه، باعث میشود که گریتینگ الکتروفورج، برای شرایط کاری متفاوت قابل استفاده باشد.
از مهمترین مزایای گریتینگ الکتروفورج نیز میتوان به استحکام مناسب، وزن نسبتا مطلوب، عبور آب و هوا و امکان ایجاد سطح ضدلغزش اشاره کرد. گریتینگ الکتروفورج در بخشهای مختلف صنعت، از جمله پالایشگاهها و پتروشیمی، نیروگاهها، کارخانهها، سکوها و راهروهای صنعتی، پلههای فلزی، کانالهای زهکشی و برخی سازه‌های تاسیساتی کاربرد دارد؛ البته انتخاب محصول مناسب، باید با توجه به نوع بار، دهانه، اندازه چشمه، نوع سطح و شرایط خوردگی انجام شود.
اگر برای انتخاب مشخصات گریتینگ یا جزئیات ساخت گریتینگ الکتروفورج به مشاوره فنی نیاز دارید، می‌توانید اطلاعات پروژه خود را برای کارشناسان تشفا ارسال کنید.
- ایمیل: tashfacompany@gmail.com
- اینستاگرام: tashfacompany@
سوالات متداول
گریتینگ الکتروفورج چیست؟
گریتینگ الکتروفورج، یک شبکه فلزی است که برای ساخت کف، سکو، راهرو و مسیرهای دسترسی در محیطهای صنعتی به کار می‌رود و اجزای آن، تحت فشار مکانیکی و حرارت حاصل از جریان الکتریکی به صورت همزمان به هم متصل می‌شوند.
منظور از گریتینگ الکتروفورج چیست؟
الکتروفورج، به شیوه اتصال اجزای گریتینگ با استفاده همزمان از جریان الکتریکی و فشار اشاره دارد. حرارت ایجادشده در محل تماس، اتصال تسمههای باربر و میلگردهای رابط را شکل میدهد و شبکه را یکپارچه میکند.
گریتینگ ماشینی الکتروفورج چیست؟
گریتینگ الکتروفورج با عنوان گریتینگ ماشینی نیز شناخته میشود؛ چون فرایند اتصال اعضای آن، با دستگاه و بهصورت مکانیزه انجام میگیرد. این روش، امکان تولید سریعتر و ایجاد آرایش منظمتر و یکنواختتر در شبکه را فراهم میکند.
آیا گریتینگ الکتروفورج مقاوم است؟
بله؛ گریتینگ الکتروفورج مقاوم در صورت طراحی و ساخت صحیح، میتواند برای تحمل بارهای مختلف مورد استفاده قرار گیرد. میزان مقاومت آن به عواملی مانند کیفیت اتصال، مقطع تسمههای باربر، دهانه و نوع بار واردشده بستگی دارد.
آیا گریتینگ الکتروفورج ضد لغزش است؟
خیر؛ همه مدلهای گریتینگ الکتروفورج ضد لغزش نیستند. مدلهای دارای تسمه دندانهدار یا SF، اصطکاک بیشتری روی سطح ایجاد میکنند و برای محیطهای مرطوب، روغنی یا لغزنده مناسبتر هستند.
بهترین گریتینگ الکتروفورج کدام است؟
بهترین گریتینگ الکتروفورج برای همه پروژهها یکسان نیست. برای انتخاب مدل مناسب، باید میزان بار، دهانه، نوع تردد، شرایط محیطی، نیاز به سطح ضدلغزش و نوع پوشش، مانند گالوانیزه، بررسی شود.
مهمترین کاربردهای صنعتی گریتینگ الکتروفورج چیست؟
از مزایای گریتینگ الکتروفورج، میتوان به کاربرد در سکوها و راهروهای صنعتی، پالایشگاهها و پتروشیمی، نیروگاهها، کارخانهها، پلههای فلزی، کانالهای زهکشی و بخشهای مختلف تاسیسات اشاره کرد.
