گریتینگ دستی
گریتینگ دستی، یک کفپوش و صفحه مشبک فلزی است که از اتصال تسمه‌های باربر (Bearing Bars) به تسمه، نیم‌تسمه یا میلگرد، بهعنوان رابط (Cross Bars) تشکیل میشود. برای تولید انواع گریتینگ دستی، ابتدا تسمه‌های باربر متناسب با ابعاد و بارگذاری موردنظر آماده شده و سپس، برای استقرار دقیق رابط‌ها روی تسمه‌های باربر، شیار یا سوراخ‌هایی در تسمهها ایجاد میشود. در آخر، رابط‌ها در فواصل مشخص روی تسمهها قرار می‌گیرند و با جوشکاری به یکدیگر متصل می‌گردند.

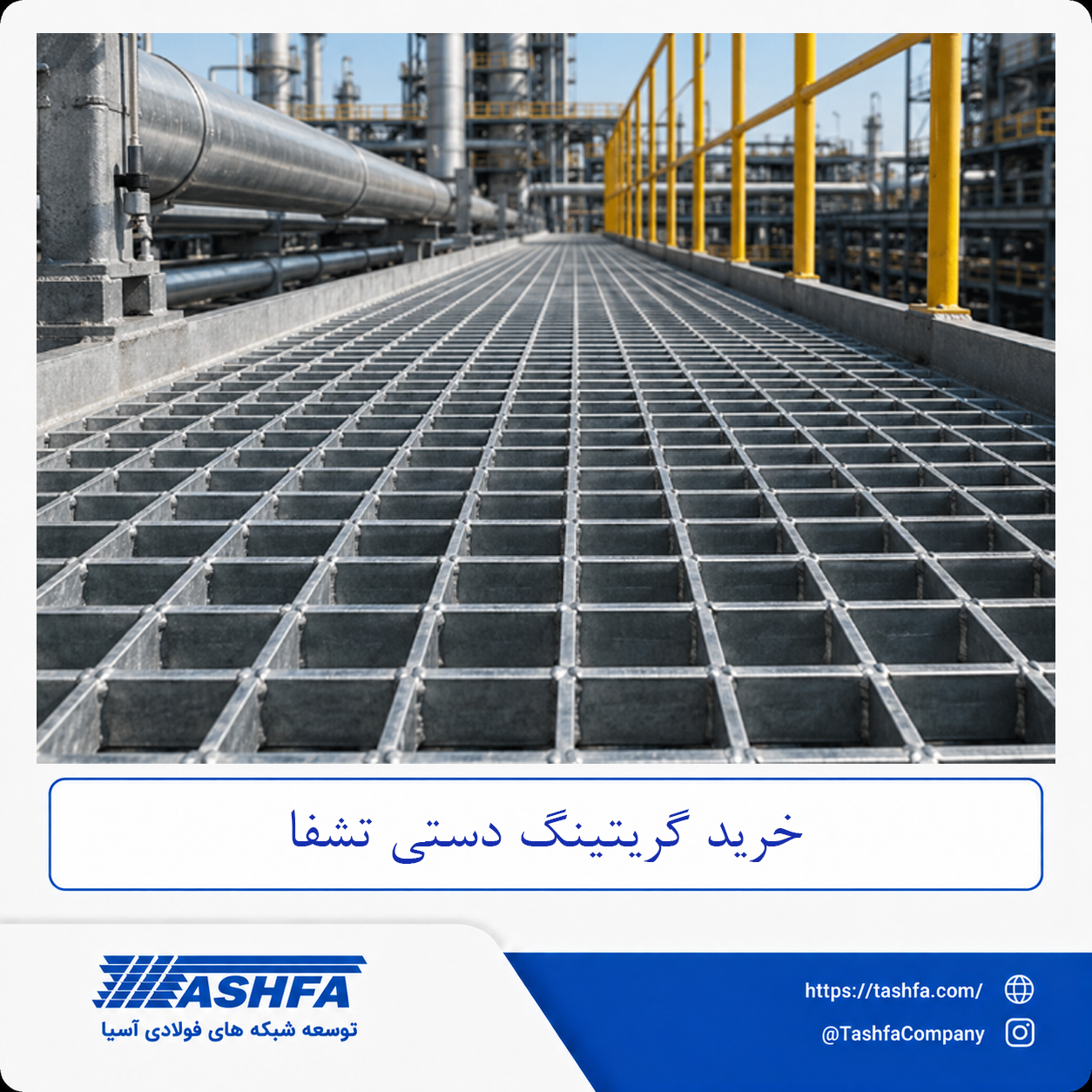

این روش در مقایسه با گریتینگ الکتروفورج، وابستگی بیشتری به مهارت نیروی اجرایی دارد؛ اما امکان ساخت پنلهای متنوع و سفارشی با ابعاد و جزئیات مختلف را فراهم می‌کند. مهم‌ترین مزایای خرید گریتینگ دستی تشفا، عبارت است از:
- امکان برش، اندازه‌گذاری و قابگذاری دقیق پنل متناسب با ابعاد واقعی محل نصب
- انعطاف بیشتر در ساخت پنلهای غیراستاندارد و پروژههای دارای نقشه یا ابعاد اختصاصی
- امکان تنظیم وزن و ظرفیت باربری گریتینگ دستی از طریق انتخاب ابعاد تسمه‌های باربر و فواصل شبکه
- قابلیت استفاده از فولاد ST37 و اجرای گالوانیزه گرم برای افزایش دوام گریتینگ در برابر رطوبت و خوردگی
- ساختار مشبک با امکان عبور هم‌زمان نور، هوا و آب و جلوگیری از تجمع مایعات روی سطح
- قابلیت تولید پنلهای سبک‌تر برای کاربردهایی با نیاز به کاهش وزن سازه، حمل و نصب آسان‌تر
- امکان اجرای گریتینگ در ابعاد و جزئیات متفاوت بدون الزام به استفاده از ابعاد ثابت پنلهای تولید انبوه

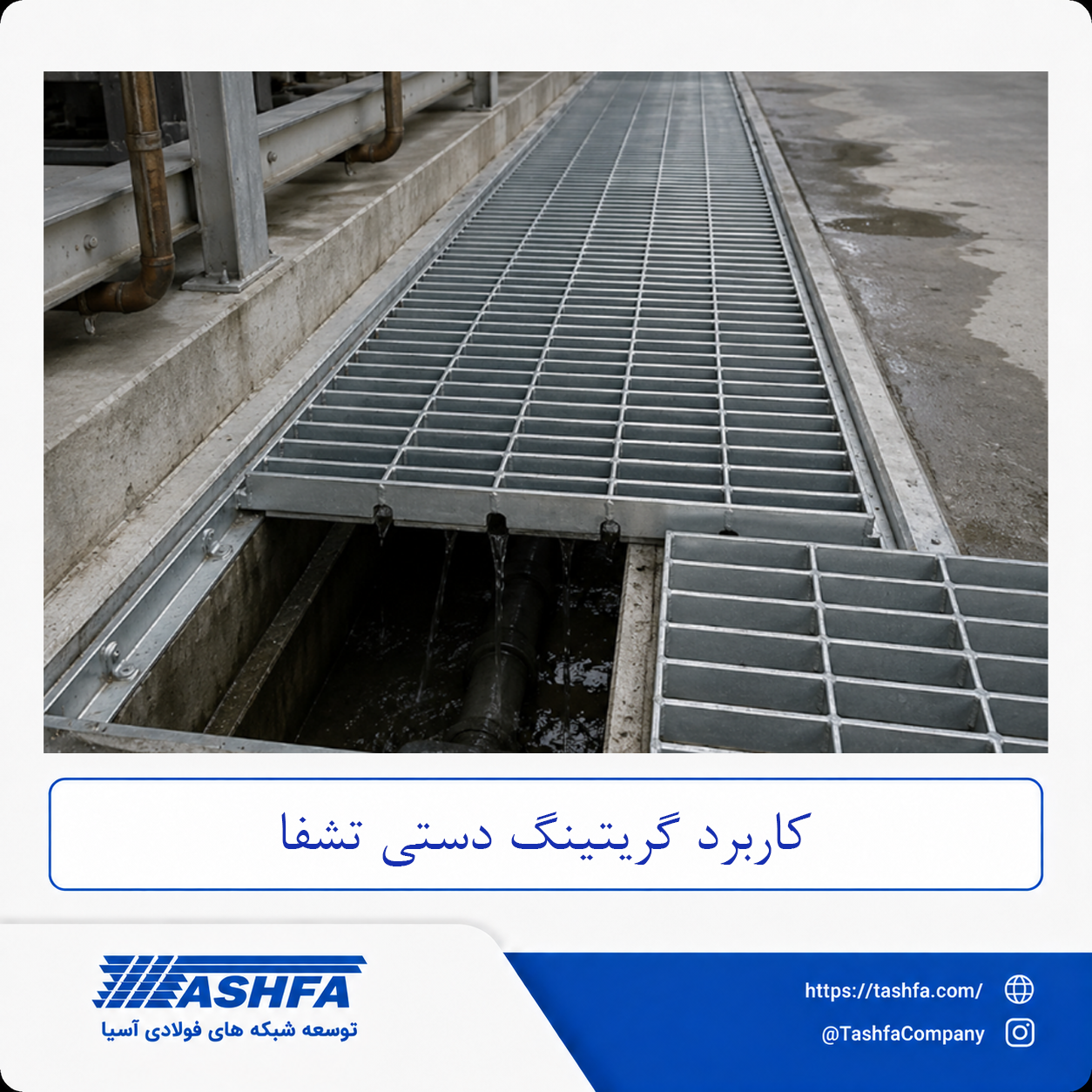

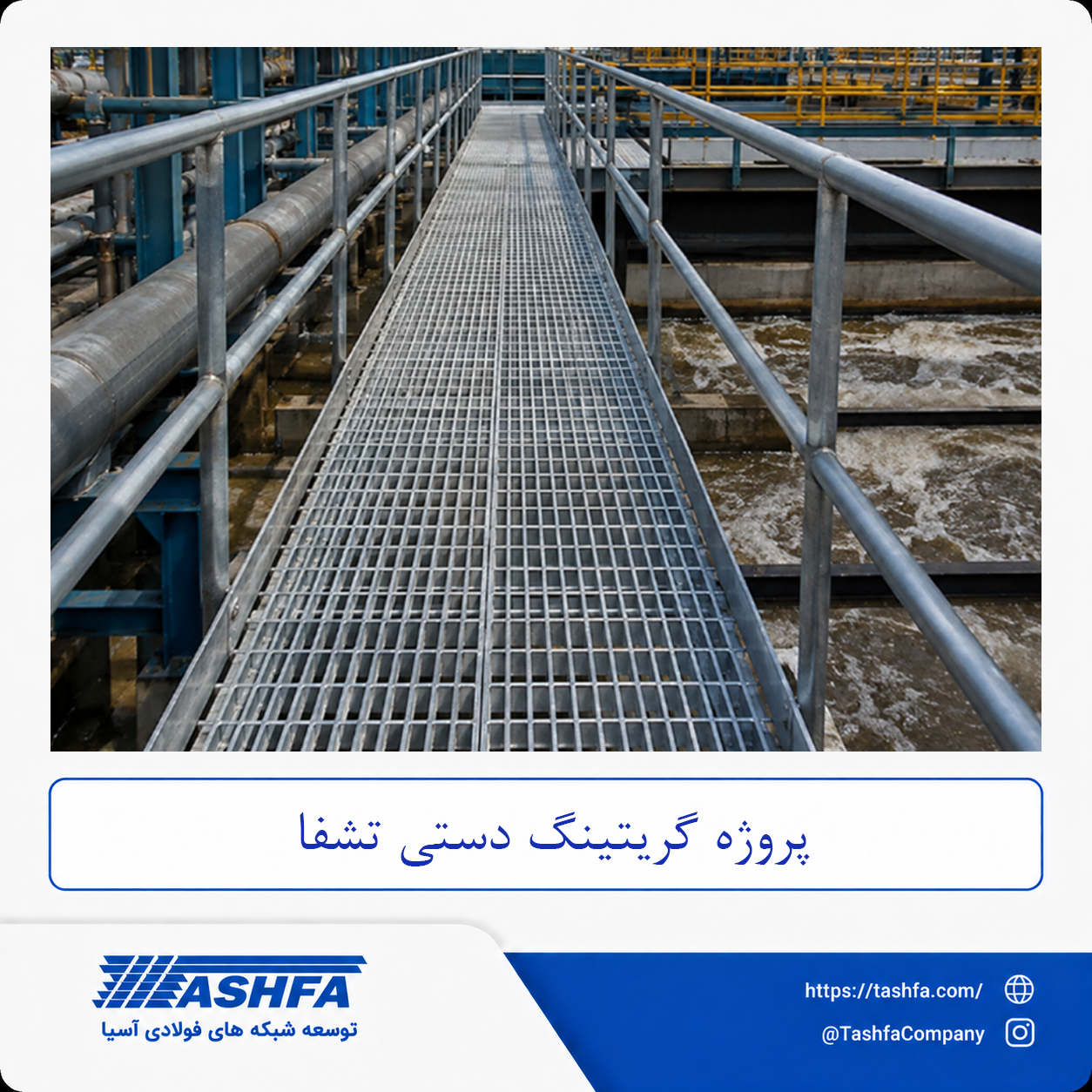

- قابلیت استفاده در محیطهای صنعتی مانند صنایع پتروشیمی، نفت، گاز، صنایع آب و فاضلاب، صنعت فولاد، معادن و …
در طراحی گریتینگ دستی، ارتفاع و ضخامت تسمه‌های باربر، نوع رابط، ابعاد چشمه‌ها و شبکه، وزن و ظرفیت باربری پنل را تعیین می‌کنند؛ بنابراین، انتخاب ساختار و ابعاد گریتینگ دستی باید بر اساس دهانه، فاصله تکیه‌گاه‌ها، میزان بار و شرایط محل نصب انجام شود.
ارائه مشاوره مهندسی
مشخصات فنی محصول
بار واردشده از سوی افراد، تجهیزات یا بارهای عملیاتی، ابتدا به تسمه‌های باربر منتقل شده و سپس، به نقاط تکیه‌گاهی سازه انتقال پیدا می‌کند؛ به همین دلیل، ارتفاع و ضخامت تسمه باربر، طول دهانه و فاصله تکیه‌گاه‌ها، از عوامل اصلی تعیین‌کننده عملکرد پنل هستند.

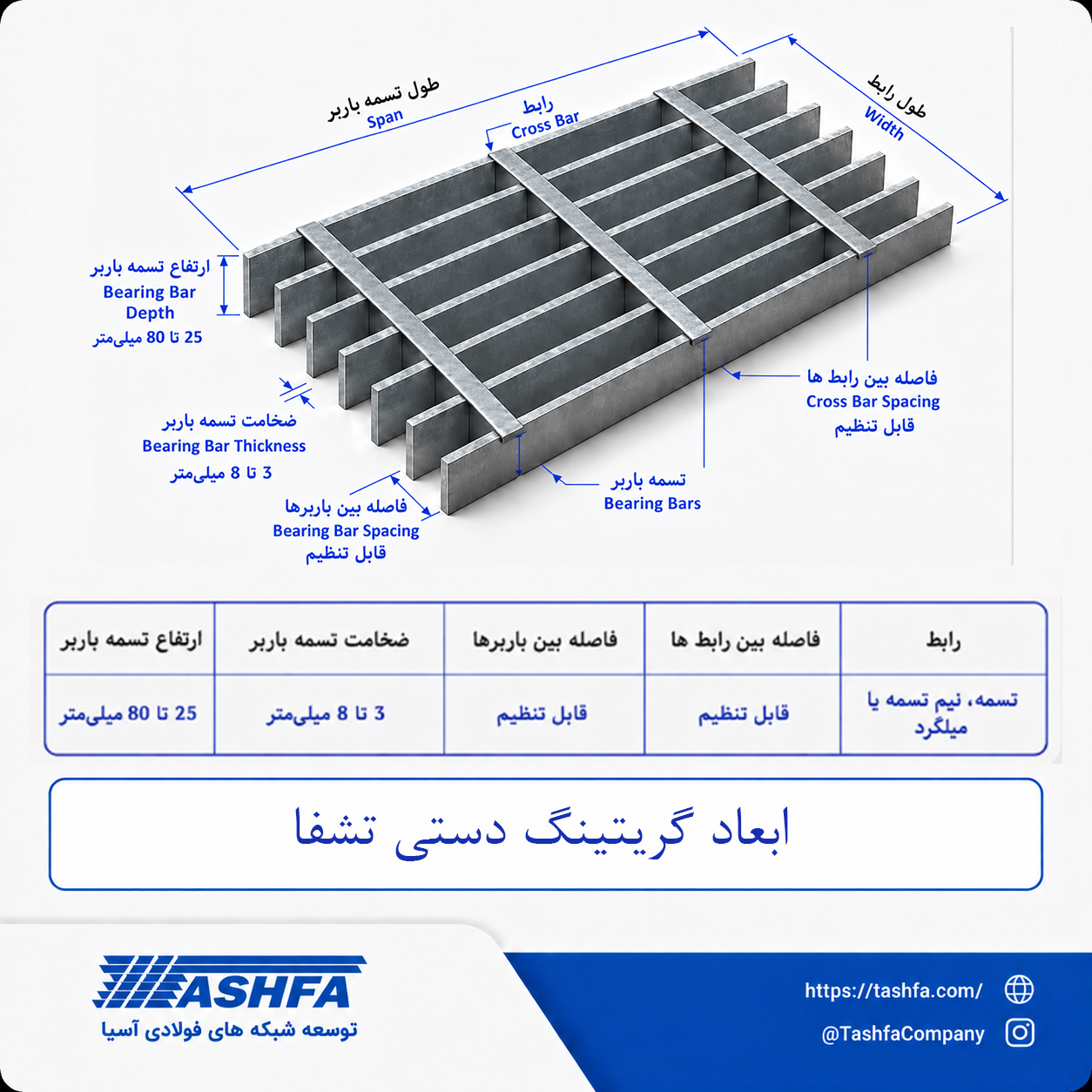

- ارتفاع تسمه باربر: 25 تا 80 میلی‌متر
- ضخامت تسمه باربر: 3 تا 8 میلی‌متر
فاصله تسمه‌های باربر در گریتینگ دستی تشفا نیز بدون محدودیت قابل تنظیم است.
نوع سطح تسمه باربر در گریتینگ دستی، علاوه بر ظاهر پنل، بر میزان اصطکاک و ایمنی تردد نیز تاثیر دارد؛ با این وجود گریتینگ دستی تشفا را می‌توان در دو نوع سطح تولید کرد.
- گریتینگ ساده با تسمه FB: این مدل دارای سطحی تخت و یکنواخت بوده و برای محیطهای خشک، مسیرهای تردد و محل‌هایی که احتمال لغزش در آن‌ها پایین است، گزینه مناسبی محسوب میشود.
- گریتینگ دندانه‌دار با تسمه SF: دندانه‌های ایجادشده روی سطح تسمه، اصطکاک بیشتری بین کفش و پنل ایجاد می‌کنند و این گریتینگ دستی دندانه‌دار را برای محیطهای مرطوب، روغنی، آلوده و سایر فضاهای مستعد لغزش مناسبتر می‌سازند.
بنابراین، خرید گریتینگ دستی صنعتی باید با درنظر گرفتن شرایط محیطی، میزان رطوبت و احتمال لغزش انجام شود.
رابط‌ها، اعضای متقاطع گریتینگ هستند که عمود بر تسمه‌های باربر قرار می‌گیرند و با اتصال به آن‌ها، شبکه مشبک پنل را تشکیل می‌دهند. در گریتینگهای دستی، رابط میتواند از تسمه، نیم تسمه یا میلگرد ساده ساخته شود و انتخاب آن، ساختار، وزن و ظاهر پنل را تغییر میدهد.

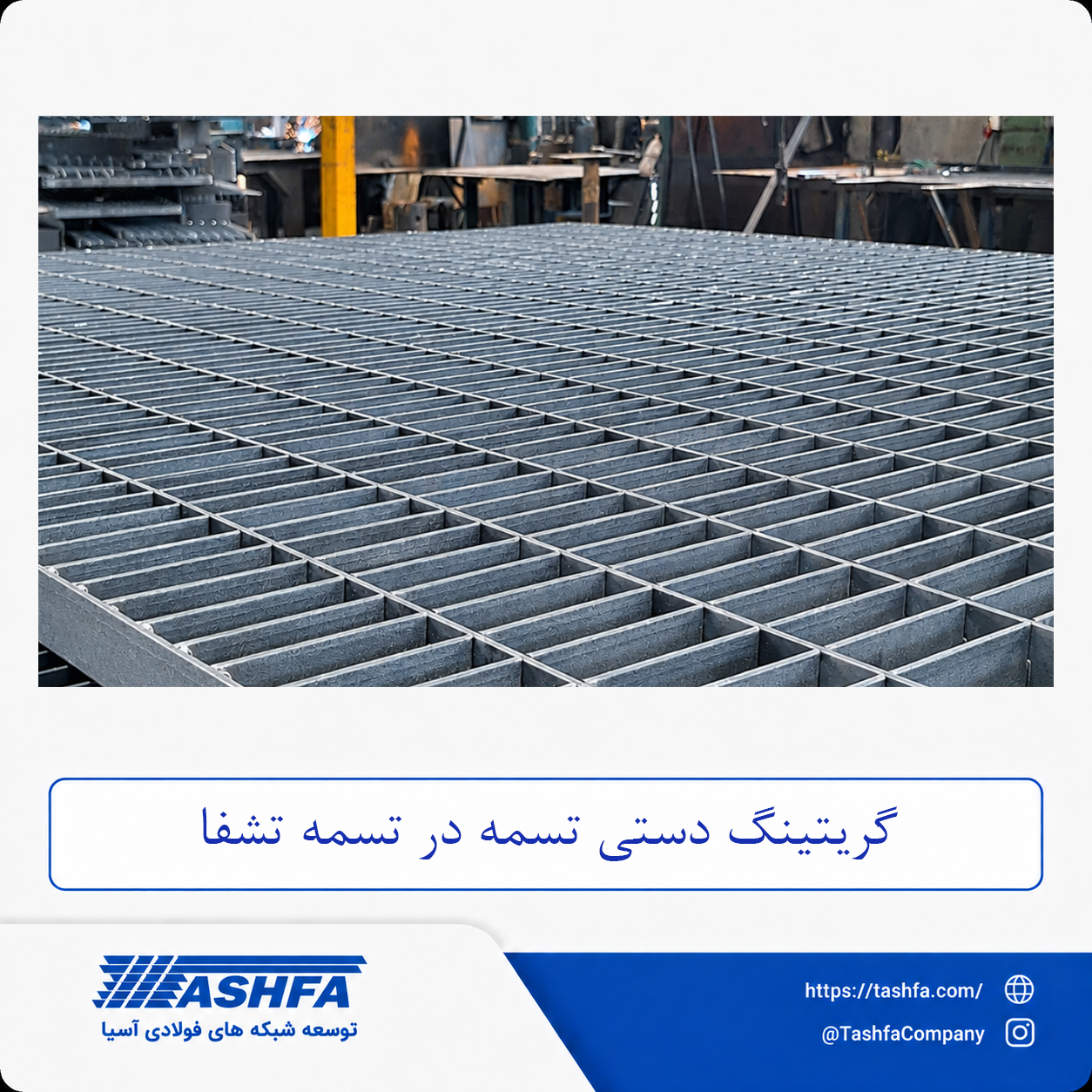

- گریتینگ دستی تسمه در تسمه: در این مدل، رابط از تسمه فولادی ساخته میشود و در کنار تسمه‌های باربر، ساختاری یکپارچه و مقاوم ایجاد می‌کند. این نوع رابط، بیشتر در کاربردهایی استفاده میشود که استحکام و تراکم شبکه، اهمیت بیشتری دارد.

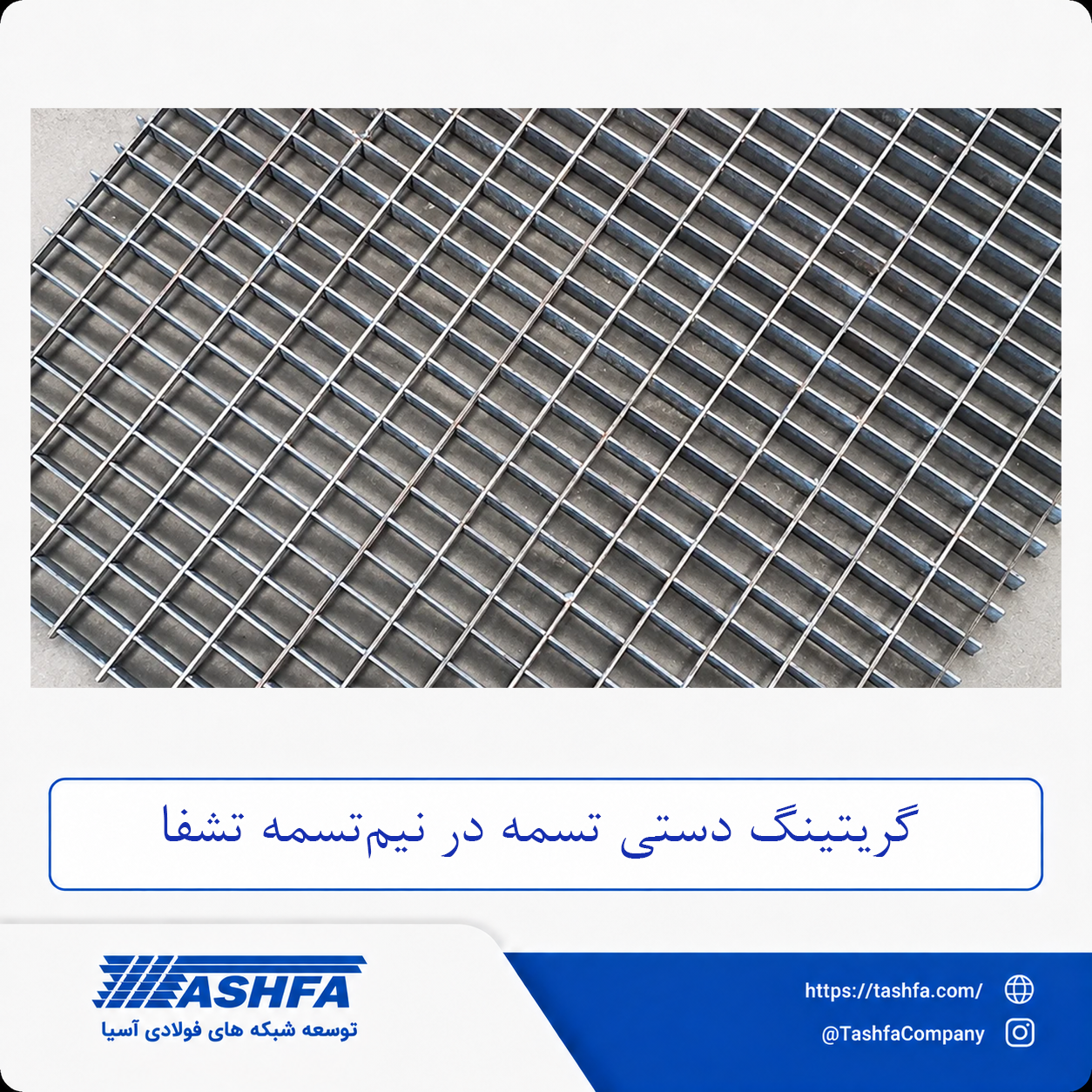

- گریتینگ دستی تسمه در نیم تسمه: نیم‌تسمه نسبت به تسمه کامل، سطح مقطع و وزن کمتری دارد و میتواند ضمن حفظ عملکرد موردنیاز، وزن نهایی پنل را کاهش دهد. این رابط، برای پروژه‌هایی مناسب است که تحمل باربری گریتینگ دستی با وزن کمتر قابل تامین باشد.
- گریتینگ دستی تسمه در میلگرد: در این ساختار، میلگرد بهعنوان عضو رابط بین تسمه‌های باربر قرار می‌گیرد و به آن‌ها متصل میشود. وزن کمتر و ساختار بازتر، استفاده از این نوع رابط را برای بسیاری از سکوها، مسیرهای دسترسی و کاربردهای صنعتی سبک‌تر، امکانپذیر می‌کند.
در این محصول، محدودیتی برای فواصل بین رابط‌ها وجود ندارد؛ با این حال، هنگام خرید گریتینگ دستی بهتر است فقط وزن یا قیمت گریتینگ دستی را ملاک قرار ندهید و رابط را بر اساس نوع کاربری، ابعاد دهانه و فاصله تکیه‌گاه‌ها انتخاب کنید.
چشمه، فضای باز میان باربرها و رابط‌ها است که الگوی مشبک گریتینگ را ایجاد می‌کند. در تعیین ابعاد گریتینگ دستی، چشمه‌های کوچک‌تر معمولا به استفاده بیشتر از فلز در واحد سطح و در نتیجه، افزایش وزن پنل منجر می‌شوند. در مقابل، چشمه‌های بزرگ‌تر می‌توانند وزن و قیمت گریتینگ دستی را کاهش دهند. برای دریافت ابعاد و اندازه‌های دقیق محصول، به جدول مشخصات فنی گریتینگ دستی مراجعه کنید.
گریتینگ دستی تشفا، از فولاد ساختمانی ST37 تولید میشود. این فولاد که در استاندارد اروپایی با نام S235JR شناخته شده، به دلیل استحکام مناسب، جوش‌پذیری مطلوب و قابلیت شکل‌دهی، گزینه‌ای کاربردی برای ساخت تسمه‌های باربر و رابط‌های گریتینگ دستی است و امکان تولید پنل، متناسب با مشخصات پروژه را فراهم می‌کند.
برای استفاده از پنل گریتینگ دستی در محیطهای مرطوب یا در معرض آب و عوامل خورنده، می‌توان سطح آن را با پوشش گالوانیزه گرم محافظت کرد. در این روش، گریتینگ پس از تکمیل عملیات ساخت و جوشکاری، در فرایند گالوانیزه قرار می‌گیرد تا سطح فولاد با لایه‌ای از روی پوشانده شده و مقاومت آن در برابر خوردگی، زنگ‌زدگی و شرایط نامطلوب افزایش یابد.
برای تولید گریتینگ دستی، رعایت الزامات فنی مربوط به ابعاد، بارگذاری، ساخت و جوشکاری اهمیت زیادی دارد. در بازار ایران، برای گریتینگهای فلزی از استانداردهای بین‌المللی ANSI/NAAMM به عنوان مرجع فنی استفاده میشود. مهم‌ترین مراجع مورد استفاده عبارت‌اند از:
- ANSI MBG 531؛ مرجع گریتینگ دستی سبک که مشخصات فنی، ابعاد، بارگذاری، تلرانس‌ها و جزئیات نصب گریتینگ را پوشش میدهد.
- ANSI MBG 532؛ مخصوص گریتینگ دستی سنگین است و الزامات مربوط به مشخصات فنی، ساخت، ابعاد، بارگذاری و نصب گریتینگهای سنگین را ارائه می‌کند.
- ANSI MBG 533؛ مرجع الزامات جوشکاری گریتینگ دستی فولادی است و مواردی مانند اتصالات جوشی، الزامات اجرایی، تکنیک جوشکاری و صلاحیت جوشکار را پوشش میدهد.
در کنار استانداردهای ساخت و جوشکاری، برای گالوانیزه گرم گریتینگ نیز استاندارد ASTM A123 مرجع مهمی است که الزامات پوشش روی برای قطعات و سازه‌های فولادی ساخته‌شده را مشخص می‌کند.
هنگام خرید گریتینگ دستی برای یک پروژه صنعتی، چه مشخصاتی را باید از تیم تشفا استعلام کرد؟
پیش از خرید گریتینگ دستی، بهتر است علاوه بر ابعاد پنل، مشخصات تسمه باربر، نوع رابط، اندازه چشمه، نوع سطح، جنس فولاد، پوشش و استانداردهای ساخت را از تیم مهندسی تشفا دریافت کنید تا محصول با مشخصات فنی پروژه مطابقت داشته باشد.
چگونه می‌توان مشخصات فنی گریتینگ دستی را برای پروژههای صنعتی تعیین کرد؟
به منظور تعیین دقیق مشخصات فنی محصول و دریافت مشاوره مهندسی، نقشه اجرایی یا مشخصات بارگذاری پروژه خود را در اختیار تیم فنی تشفا قرار دهید.
چرا قیمت گریتینگ دستی در سفارشهای مختلف متفاوت است؟
قیمت گریتینگ دستی، میتواند با تغییر وزن پنل، ابعاد تسمهها، میزان مصرف فولاد، عملیات جوشکاری، برش و قابگذاری و پوشش نهایی تغییر کند؛ بنابراین، دو گریتینگ با مساحت یکسان لزوما قیمت یکسانی ندارند.
آیا خرید گریتینگ دستی برای پروژههای تعمیراتی و جایگزینی پنلهای قدیمی مناسب است؟
بله؛ در پروژههای تعمیر و بازسازی که پنلهای موجود دارای ابعاد یا مشخصات خاص هستند، گریتینگ دستی میتواند برای ساخت قطعات جایگزین با اندازه و جزئیات مشابه، مورد استفاده قرار گیرد.
در سفارش گریتینگ دستی برای پلههای صنعتی، چه نوع گریتینگی مناسبتر است؟
برای پلههای صنعتی که احتمال تماس سطح با آب، روغن یا آلودگی وجود دارد، استفاده از گریتینگ دستی ضد لغزش با تسمه SF ایمنی تردد را افزایش میدهد.
آیا قیمت گریتینگ دستی شامل قاب و فریم پنل نیز میشود؟
قابگذاری، میتواند بهعنوان بخشی از ساخت پنل، سفارش داده شود؛ اما هزینه آن، باید جداگانه در مشخصات سفارش بررسی گردد؛ زیرا ابعاد فریم و جزئیات اتصال، روی قیمت نهایی گریتینگ دستی اثر میگذارند.
برای خرید گریتینگ دستی جایگزین دریچه یا پوشش کانال چه نکته‌ای حائز اهمیت است؟
در این کاربرد، علاوه بر تحمل بار، باید ابعاد دقیق دهانه، نحوه نشستن پنل روی تکیه‌گاه و امکان جابه‌جایی یا دسترسی به زیر گریتینگ در نظر گرفته شود. برای دریچه‌های قابل برداشت، وزن پنل نیز اهمیت ویژه‌ای دارد.
آیا خرید گریتینگ دستی برای محیطهای دارای مواد شیمیایی یا خورنده امکانپذیر است؟
بله؛ اما گریتینگ دستی گالوانیزه برای محیطهای مرطوب یا خورنده، استفاده میشود تا از سطح پنل در برابر خوردگی محافظت کرده و با شرایط محیطی پروژه سازگاری داشته باشد.
